希而科专业进口德国Spieth轴套DSM 24.36

一. Spieth品牌介绍

（一）品牌整体介绍

Spieth 全称为 Spieth-Maschinenelemente GmbH & Co. KG，是一家德国本土企业，1953 年正式成立，总部设于德国埃斯林根，长期专注精密机械元件的研发、生产与销售。企业依托自主研发的核心结构原理，持续优化产品设计与加工工艺，建立了完备的生产与品控体系，全流程遵循 ISO 9001 质量管理体系标准开展管控工作。

品牌主营范围聚焦机械锁紧、轴毂连接、直线导向、滑动支撑类精密元件，产品品类丰富，拥有大量规格变体。除标准化量产产品外，团队可结合不同设备的安装空间、负载条件、运行转速、使用环境等需求，提供定制化元件与配套解决方案。经过多年发展，品牌销售与服务网络覆盖全球多地，合作客户遍布各类机械制造相关行业，产品广泛配套于各类中高-端工业装备之中。

（二）行业地位

该品牌深耕精密机械连接与导向元件细分领域，在轴毂连接、主轴锁紧、可调导向等技术方向积累了深厚经验，相关产品在机床、工业自动化、风电、印刷造纸等行业得到普遍应用。

依托自主专-利结构与微米级加工能力，其产品可以适配高转速、高刚性、低振动、长周期运行的精密工况，成为众多整机制造企业的配套选择。在无键连接、间隙可调导向等细分技术板块，品牌形成了成熟的产品矩阵与落地案例，同时凭借定制服务能力，能够满足通用设备与特殊工况设备的差异化元件需求，在欧洲及全球精密机械元件供应链中拥有稳定的合作群体。

（三）热销产品系列

1. 锁紧螺母系列

该系列是品牌经典品类，包含 MSR、MSA、MSF、MSW、AMS 等多个子型号。产品依托专属结构设计，可实现 360° 均匀受力，减少螺纹间隙，多用于机床主轴、轴承组件、传动机构的轴向定位与预紧作业，具备抗振动、不易松脱的特点，适配连续运转的精密设备。

2. 胀紧套 / 夹紧套系列

主流型号包含 DSK、DSL、DSM、AK、IK、AL、IL 等，属于无键式轴毂连接部件。依靠机械抱紧力传递扭矩与轴向作用力，装配便捷，拆装过程不易损伤轴体与轮毂，适配伺服传动、齿轮箱、辊轴等部件的连接场景，可满足不同扭矩等级的使用要求。

3. 导向衬套系列

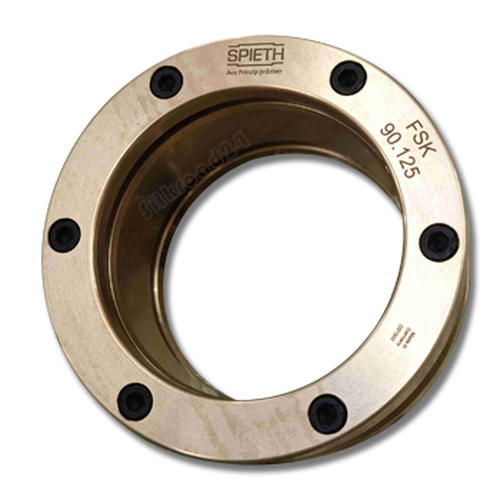

代表型号有 FDK、FDL、FSK、FSL、FAK、FAL，具备间隙可调特性，能够补偿装配误差与设备运行产生的热变形。主要应用于直线运动机构，为设备运动部件提供导向支撑，适配动态负载较高的自动化设备、检测设备等。

4. 径向滑动轴承系列

以 GLM 系列为核心产品，针对高速旋转工况设计，运行过程摩擦阻力小，运转平稳。常搭配各类转轴、回转部件使用，适用于对运行平顺度有要求的旋转机构。

5. 导向压条系列

FLW 系列平面导向组件，作为辅助导向部件使用，多用于大型滑动机构、工作台等结构，配合主导向部件提升整体运行稳定性。

6. 新型超薄锁紧元件

以 FlatLock 系列为代表，采用超薄结构设计并集成锁紧机构，适配安装空间受限的设备场景，拓展了锁紧元件的应用范围。

（四）核心优势

1. 独特结构设计

依托自主专-利的机械结构原理，元件可实现周向均匀受力，缩小配合间隙，提升连接刚性与同轴度，降低设备运行时的振动，帮助整机维持运行精度。产品以纯机械结构为主，不搭配液压部件，减少渗漏等故障隐患。

2. 加工与工艺实力

采用微米级加工标准，零部件配合精度稳定，同时搭配特殊热处理工艺，提升部件结构强度与耐磨损能力，可支撑设备长时间连续运行。多数产品支持反复拆装，多次装配后依旧可以保持原有配合状态。

3. 工况适配能力

导向类产品支持间隙调节功能，可抵消装配偏差和温度变化带来的形变影响；锁紧、连接类产品抗振表现良好，适合高转速、交变负载等复杂工况。产品温度适应范围广，可在常规工业温度环境下稳定工作。

4. 品类与规格丰富

全系列拥有数千种规格变体，轴径、负载、尺寸等参数覆盖范围广，可匹配绝大多数通用机械的装配需求，客户选型空间充足。标准产品备货充足，交付节奏稳定。

5. 定制服务能力

可根据客户提供的外形尺寸、负载参数、特殊工况、安装形式等要求，开展非标元件设计与生产，针对特殊设备、老旧设备改造等场景提供专属解决方案。

6. 综合使用成本可控

产品使用寿命较长，日常维护工作量少；同时装配、拆解流程简便，降低设备组装与后期检修的人力投入。

（五）典型应用领域

1. 机床设备行业

应用于加工中心、数控车床、磨床等设备的主轴系统，完成轴承预紧、主轴锁紧、轴系连接，保障机床加工精度与运行稳定性。

2. 工业自动化与机器人

用于自动化产线、机械臂、各类执行机构，承担关节锁紧、直线导向、传动连接等作用，适配设备高频往复运动的工况。

3. 风电行业

配套风电设备的增速箱、主轴、偏航与变桨机构，依靠高刚性、抗振动的特性，满足野外设备长期无人值守运行的要求。

4. 印刷与造纸行业

为印刷辊、涂布辊、输送辊等辊类部件提供轴毂连接，保证辊体运转同轴度，避免运转抖动影响产品加工质量。

5. 通用传动设备

适配伺服电机、减速器、齿轮箱等传动组件，完成扭矩传递与部件固定，广泛应用于各类动力传输机构。

6. 检测与试验设备

依托高精度特性，用于精密检测仪器、试验装置的定位与导向结构，保障检测数据的准确性。

7. 包装与食品制药设备

应用于包装机械、食品制药生产线的运动与传动部件，满足设备连续作业的使用需求。

二. Spieth产品经营范围介绍
（一）锁紧类元件

1. 精密锁紧螺母

涵盖 MSR、MSA、MSF、MSW、AMS 等系列，包含常规规格与大负载款式，主要用于轴承、主轴、传动轴等部件的轴向锁紧、预紧与定位，不同型号对应不同尺寸、受力等级与安装空间。同时推出 FlatLock 超薄锁紧螺母，针对狭小安装空间设计，集成锁紧结构。

2. 辅助锁紧配件

搭配锁紧螺母使用的配套垫片、止动部件等，提升锁紧结构的防松效果，适配不同装配场景。

（二）轴毂连接类元件

1. 标准胀紧套 / 夹紧套

包含 DSK、DSL、DSM、AK、IK、AL、IL 等全系列无键连接元件，按照扭矩、尺寸划分多个规格，依靠机械抱紧方式实现轴与轮毂的连接，分为标准型、紧凑型等不同结构，适配各类回转部件。

2. 特殊连接组件

针对大扭矩、特殊轴径或异形结构设计的非标胀紧套与连接套，满足通用标准无法适配的工况。

（三）导向类元件

1. 圆形导向衬套

FDK、FDL、FSK、FSL、FAK、FAL 系列可调间隙导套，分为不同尺寸系列，具备间隙调节功能，适配圆形直线运动机构，可根据工况微调导向精度。

2. 平面导向组件

以 FLW 导向压条为代表，用于平面滑动机构、大型工作台等，作为辅助导向部件使用，提升设备运行平稳性。

3. 导向配套零件

包含导座、限位部件等，与导向衬套、导向压条组合使用，完-善整套导向系统。

（四）滑动支撑类元件

主要为 GLM 系列径向滑动轴承，针对高速旋转工况开发，拥有多种内径、外径规格，采用耐磨材质制作，运转阻力低，用于各类转轴、回转支撑结构，可搭配不同润滑方式使用。

（五）定制化产品与解决方案

1. 非标机械元件

根据客户图纸、参数、工况要求，定制特殊尺寸、特殊结构、特殊材质的锁紧螺母、胀紧套、导向衬套、滑动轴承等元件，也可开发集成式复合功能组件。

2. 整套连接与导向方案

针对单台设备、整条产线的传动、导向结构，搭配多款标准或定制元件，提供选型搭配建议与装配指导。

（六）配套服务与技术支持

1. 选型与装配指导

根据设备负载、转速、安装尺寸、运行环境等参数，协助客户完成产品选型，并提供标准装配流程、拆装注意事项等技术资料。

2. 检测与工况适配评估

针对复杂工况，提供产品工况评估服务，推荐适配产品与使用方案。

3. 维保相关服务

提供产品使用过程中的技术答疑，同时供应全系列产品替换件，方便设备后期检修与配件更换。

（七）标准组件与成套单元

将多款基础元件组合为小型成套组件，例如主轴锁紧单元、辊轴连接单元、直线导向模组等，简化客户采购与装配流程，适配标准化设备批量生产需求。

三. Spieth轴套DSM 24.36产品介绍

（一）产品基础概述

DSM 24.36 属于德国 Spieth DSM 一体式重载胀紧套系列，为免键无键轴毂连接元件，专为电机轴配套设计，依靠多锥一体式弹性结构实现 360° 均匀抱紧，无需平键、花键即可传递扭矩与轴向力，适配 k6 公差电机轴。

型号释义：

• DSM：一体式厚壁重载胀紧套系列，适配电机轴专用结构；

• 24：适配轴径 d1=24mm；

• 36：胀紧套总长 L=36mm；

原厂订货编号 K-11302403，原厂产品库可调取 2D/3D CAD 图纸。

（二）完整规格参数

1. 尺寸规格（单位 mm）

• 适配轴内径 d1：24

• 外套外径 d2：44

• 本体总长 K/L：36

• 适配轴公差：k6（电机轴标准公差）

2. 锁紧螺钉规格

• 内六角螺钉 ISO 4762：M5

• 单颗螺钉紧固扭矩 MA：5Nm

• 螺钉数量：5 颗

3. 力学承载性能

• 可传递扭矩 M：244Nm

• 可承受轴向力 Fa：42100N

4. 材质与工艺

整体合金结构钢调质淬火，配合面精密磨削，内壁减磨磷化处理，抑制微动腐蚀；整体一体式无分段接缝，刚性远高于 DSK/DSL 薄型系列。

5. 安装适配

无需加热、液压工装，普通内六角工具即可完成拆装，支持反复拆装不变形。

（三）结构与工作原理

DSM 采用一体式单锥弹性厚壁结构，周向均匀布置高强度锁紧螺钉：

1. 拧紧螺钉产生轴向推力，通过精密锥面转化为 360° 均匀径向夹紧力，轴与轮毂全圆柱面贴合，无局部应力集中；

2. 一体式整体结构无拼接缝隙，刚性大幅提升，高交变载荷下不易出现应力开裂；

3. 自定心结构，装配后轴与轮毂同轴度高，高速运行振动、噪音更低；

4. 无键槽设计，消除键配合间隙带来的回程、冲击磨损，定位重复精度高。

（四）产品核心特点

1. 重载高承载能力

同内径下相比 DSK、DSL 标准款，接触长度更长，扭矩、轴向承载力显著提升，适配大功率伺服、步进电机。

2. 电机轴专用匹配

原厂针对 k6 电机轴公差优化配合间隙，直接配套标准电机输出轴，无需额外加工轴肩、键槽，减少机加工成本。

3. 一体式高刚性结构

无分段拼接，抗交变冲击、抗疲劳性能优异，长期启停、正反转工况不易松脱。

4. 自定心低振动

全域均匀夹紧，高速旋转跳动小，适合精密传动、检测设备。

5. 可重复拆装

多次拆装不会产生塑性变形，夹紧力稳定，更换零部件无需更换胀套。

6. 抑制微动腐蚀

内壁专用减磨处理，长期连续运转减少轴表面点蚀，延长电机轴使用寿命。

（五）典型应用场景

1. 伺服 / 步进电机配套：电机轴连接同步带轮、齿轮、联轴器；

2. 机床进给驱动：小型主轴、丝杆驱动轴毂联结；

3. 自动化输送设备：辊筒驱动、收放卷传动机构；

4. 包装印刷设备：分切、卷绕重载传动部件；

5. 测试工装设备：精密旋转定位、扭矩加载工装；

6. 小型减速机输出轴联结。

（六）安装与使用规范

1. 装配步骤

清理轴与胀套内孔油污杂质，将 DSM 24.36 套入 24mm 电机轴，对齐安装位置，分多次对角均匀拧紧 5 颗 M5 螺钉至标准 5Nm 扭矩。

2. 拆卸要求

完-全松开全部锁紧螺钉，锥面自动释放膨胀力，可直接取下，无卡紧抱死风险。

3. 工况选型区分

• DSK/DSL：轻中载、空间受限薄型结构；

• DSM：厚壁加长，重载、频繁正反转、大功率电机优先选用。

4. 维护提示

定期复查螺钉紧固扭矩；潮湿腐蚀工况可选用品牌不锈钢定制版本。

（七）同系列区分

1. DSM 24.26：短款总长 26，承载偏低，空间狭小选用；

2. DSM 24.36（本型号）：标准加长重载款，通用大功率电机配套；

3. DSM 24.46：超长加厚，极限重载工况选用。
